Touch Surface Tree

Touch Surface. De mooiste drukknop is diegene die bijna onzichtbaar is.

Leg op een buitengewone manier accenten en transformeer uw meubels of oppervlakken in unieke bedieningselementen. Met de Touch Surface kunt u het revolutionaire drukknop concept van Loxone overal integreren, waar u maar wilt. Op het keukenblad, aan de eettafel of buiten aan het zwembad: bedien uw woning zoals u het wilt.

Veelvuldige toepassingen

Dankzij de unieke producteigenschappen die een montage achter steen, hout, glas en keramiek mogelijk maken, kunt u uw Touch Surface op verschillende plaatsen in uw woning aanbrengen.

BIJVOORBEELD:

Keuken

Zijn uw handen nat of plakken ze vol deeg? Bedien tijdens het koken uw verlichting, zonwering, muziek of de dampkap. Voor toepassingen in de keuken hebben wij in samenwerking met Strasser Steine de Touch Stone ontwikkeld – een Touch drukknop rechtstreeks geïntegreerd in het keukenblad.

Meubels

Transformeer uw bureau in het bedieningselement van uw werkkamer. Staat u een zware opdracht te wachten? Activeer met een vingertip op de tafel uw gewenste verlichting en muziek voor de nodige concentratie.

Oppervlakken

Tover de bijna onzichtbare Touch op elk oppervlak, dan kunt u van daaruit uw woning bedienen. Op een betonnen muur in de lounge of op de keramische tegels in uw badkamer? Het kan allemaal!

Wees creatief

Onze Touch Surface kent (bijna) geen grenzen in toepassingsmogelijkheden. Wees creatief en bedien uw woning waar en hoe u het graag wenst.

Functionaliteit op talrijke materialen

De Touch Surface vervult uw wens om eenvoudig te kunnen bedienen waar u maar wil. De volledige functieomvang van de Touch Surface werd ontwikkeld voor de materialen steen, hout, keramiek en glas en heeft een dikte van 1 – 30 mm.

Bedienen was nog nooit zo eenvoudig

Onze liefde voor het thema Smart Home weerspiegelt zich in het design en in de manier waarop we onze woning bedienen. We steken veel tijd en passie in de ontwikkeling van onze producten. Het resultaat is een revolutionair concept dat de bediening binnen de eigen vier muren volledig vereenvoudigt.

Wij raden onze drukknopstandaard aan: het grote centrale deel voor de verlichting en de vier hoeken voor muziek en zonwering. Dit kan, maar is uiteraard niet verplicht.

Loxone Drukknopstandaard

Unieke producteigenschappen

Adhesive Surface

Drill Holes

Activation Touch

Status LEDs

Touch Points

Drukpunten

Met slechts vijf druk – of beter gezegd: aanraakpunten, verenigt de Touch Surface alle dingen die we dagelijks nodig hebben. De toewijzing van de drukpunten kan vrij gekozen worden. Onze duidelijke aanbeveling: het grote centrale deel voor de verlichting en de hoeken voor zonwering en muziek.

Indien gewenst, dan kunt u de meegeleverde stickers gebruiken om uw drukpunten zichtbaar op het betreffende oppervlak aan te brengen.

Drukpunt voor activatie

Om bijvoorbeeld tijdens het koken niet per ongeluk functies te activeren, is de Touch Surface uitgerust met een activatie drukpunt. Een tik of een zachte aanraking activeren de Touch voor een vooraf bepaald aantal seconden. Binnen deze tijdspanne kunt u de drukknop zoals gewoonlijk bedienen. Na afloop van tijd is de functionaliteit van de drukpunten opnieuw geblokkeerd.

PS: Het activatie drukpunt kan eveneens gebruikt worden voor alternatieve functies zoals bv. de dampkap of kan naar wens ook gedeactiveerd worden.

Status LEDs

Indien nodig, tonen de geïntegreerde LEDs de resterende activatietijd van de Touch Surface. Gebruik hiervoor eenvoudig de meegeleverde lichtgeleiders en plaats deze in de daarvoor voorziene openingen in uw oppervlak.

Klik-feedback

Kies naar eigen believen of de Touch bij aanraking een akoestische klik-feedback geeft of niet.

Laat ons spreken over uw smart project

Overtuigd? Laat het ons dan hebben over uw woon- of gebouwautomatiseringsproject! Wij beantwoorden al uw vragen rondom uw Loxone project en helpen u de perfecte Loxone Partner te vinden.

Laten we praten over uw project

Loxone gratis zélf beleven

Installatie en ingebruikname

Voor elke toepassing de juiste technologie. Dankzij de Loxone Air en Tree technologie wordt de Touch Surface in enkele minuten geïnstalleerd en in gebruik genomen. De Touch Surface is in verschillende varianten verkrijgbaar:

Tree

TECHNOLOGIEEN

Air

De Tree technologie en alle Tree producten worden via Plug & Play in gebruik genomen en werken perfect samen met alle Loxone componenten. Dankzij de flexibele bekabeling komt de ingebruikname in enkele ogenblikken tot stand.
Gebruik de Tree variant overal waar u probleemloos kunt bekabelen.

Speciaal voor zij die binnen hun bestaande vier muren meer intelligentie willen aanbrengen, hebben wij een eigen draadloze technologie ontwikkeld. Loxone Air, perfect voor alle retrofitters en renoveerders. De Air variant is perfect om gebruikt te worden voor vrijstaande meubels, bv. aan de eettafel of de terrastafel.

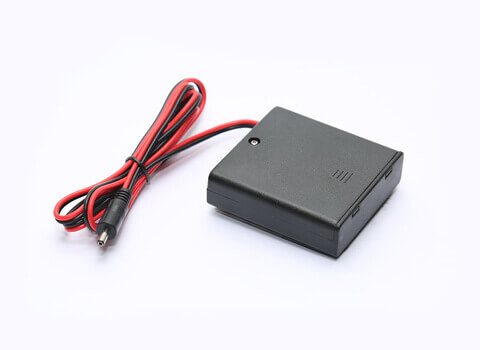

Battery Pack

Het Battery Pack biedt u 100% flexibiliteit. U bent niet afhankelijk van een bedrading van de Touch Surface. In het Battery Pack zitten 4x AA batterijen. Deze zorgen voor een lange werking zonder permanente voeding.

Stroomvoorziening

Als alternatief kunt u de Touch Surface met de passende voeding van spanning voorzien. De adapter heeft een 150 cm lange kabel en wordt gebruikt op een stopcontact van 230V.

Installatie in recordtijd

Dankzij de verschillende montagemogelijkheden gebeurt de installatie in enkele handelingen.

MONTAGE

Kleven

Dankzij het kwalitatief hoogwaardige 3M kleefoppervlak kunt u de Touch Surface op gladde, vetvrije oppervlakken direct en zonder schroeven bevestigen.

Schroeven

Voor een betrouwbare en langdurige montage, raden wij aan om de Touch Surface echter met schroeven aan de onderkant van uw tafel te bevestigen. De Touch Surface heeft 5 bevestigingspunten.

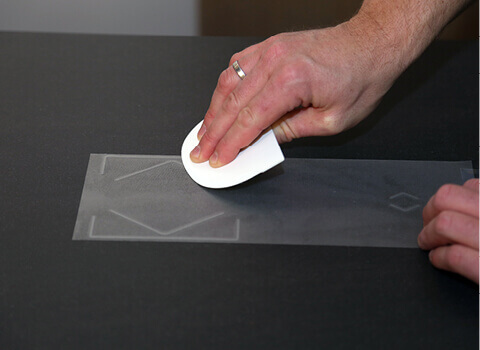

DE CONTOURFOLIE AANBRENGEN

Kleven

Met de meegeleverde contourfolie kunt u de 5 drukpunten evenals het activatie drukpunt van de Touch Surface op elk glad oppervlak aanbrengen. Let er aub op dat het oppervlak droog en vetvrij is.

Frezen

Als alternatief kunnen de drukpunt-markeringen dankzij het freessjabloon individueel in hout, steen, keramiek en glas gefreesd worden.

OPTIONEEL: BORING VAN DE STATUS LEDS

Stap 1

De 5 status LEDs kunnen individueel in- of uitgeschakeld worden. Boor de gaten precies in een hoek van 90° voor de status LEDs in uw oppervlak met behulp van het boorsjabloon.

Stap 2

Plaats de 5 optische geleiders direct op de Loxone Surface en steek ze in de boorgaten.

Stap 3

Voor een waterdicht en duurzaam bedienoppervlak, bevelen we u aan om de boorgaten aan de bovenzijde te verzegelen. Bijvoorbeeld met epoxyhars.

Ingebruikname in recordtijd

Net zo eenvoudig en ongecompliceerd is de ingebruikname dankzij de Loxone Air technologie.

Aanleren – Autoconfiguratie – Calibratie

Technische gegevens

100285 Touch Surface Air

Product Datasheet Product insert Declaration of conformity Milling template Declaration of conformity CZ

100284 Touch Surface Tree

Product Datasheet Product insert Declaration of conformity Milling template Declaration of conformity CZ Declaration of conformity PL

In de doos

1x Touch Surface Air/Tree incl. 3M kleefoppervlak
1x Contourfolie
6x Optische geleider
1x Instructies voor optische geleider
